产品概述

“Force系列”直线位移台 — LS65x.Force

产品特色

• ⾼性能驱动⼒

• 直驱传动⽆间隙

• ⼤负载垂直提升

• 优异的导向系统

• 闭环控制，内置光栅位置传感器

• 完整运动台设计，⽅便安装使⽤

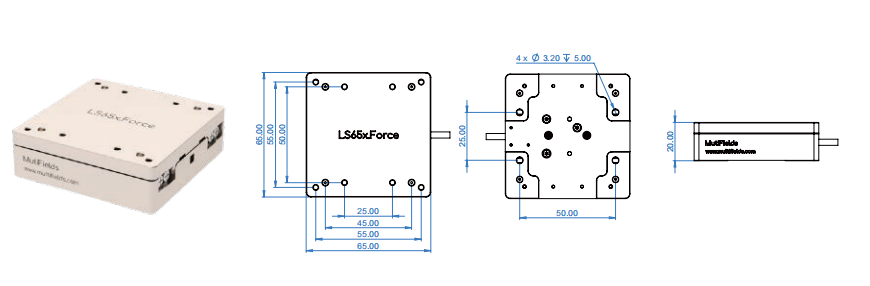

产品图片&尺寸

产品参数

1	可选版本	.NM，绝对无磁版本；.HV，高真空版本；.UHV，超高真空版本
2	外形尺寸	65 × 65 × 20 mm
3	主体材料	标准版、.HV、.UHV 钢：550 g；.NM 钛合金，陶瓷：300 g
4	运动行程	30 mm（*长 100 mm 可选）
5	速度范围	默认：0.1 mm/s ~ 1 mm/s；.HV & .UHV 版本：推荐使用 0.3 mm/s
6	驱动力	30 N
7	保持力	40 N
8	水平方向使用*大负载	5 kg
9	竖直方向使用*大负载	3 kg
10	双向重复定位精度	± 125 nm
11	全程俯仰 / 偏摆	0.3 mrad
12	*小步伐（开环）	2 nm
13	*小步伐（闭环）	5 nm
14	传感器类型	光学位置传感器
15	位置传感器分辨率	2 nm
16	线缆 & 接头	默认：屏蔽线缆 D–Sub15；.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)
17	控制器规格	MC–LuZhishen 系列

“Force系列”直线位移台 — LS105x.Force

产品特色

• ⾼性能驱动⼒

• 直驱传动⽆间隙

• ⼤负载垂直提升

• 优异的导向系统

• 闭环控制，内置光栅位置传感器

• 完整运动台设计，⽅便安装使⽤

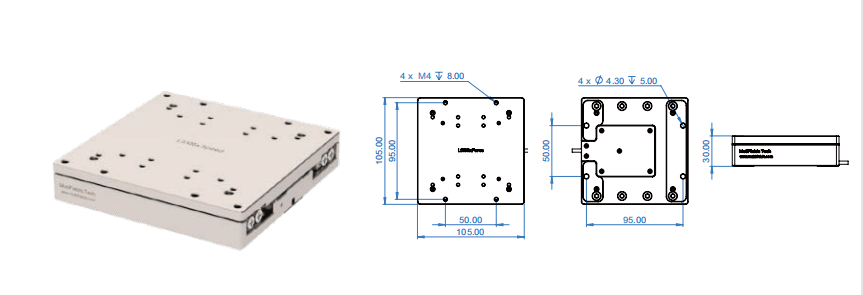

产品图片&尺寸

产品参数

1	可选版本	.NM，绝对无磁版本；.HV，高真空版本；.UHV，超高真空版本
2	外形尺寸	105 × 105 × 30 mm
3	主体材料	标准版、.HV、.UHV 钢：2 kg；.NM 钛合金，陶瓷：1.2 kg
4	运动行程	60 mm（*长 200 mm 可选）
5	速度范围	默认：0.1 mm/s ~ 1 mm/s；.HV & .UHV 版本：推荐使用 0.3 mm/s
6	驱动力	60 N
7	保持力	80 N
8	水平方向使用*大负载	10 kg
9	竖直方向使用*大负载	6 kg
10	双向重复定位精度	± 125 nm
11	全程俯仰 / 偏摆	0.2 mrad
12	*小步伐（开环）	2 nm
13	*小步伐（闭环）	5 nm
14	传感器类型	光学位置传感器
15	位置传感器分辨率	2 nm
16	线缆 & 接头	默认：屏蔽线缆 D–Sub15；.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)
17	控制器规格	MC–LuZhishen 系列
