产品概述

30 mm笼式立方体，四周M3螺纹孔

Zolix 笼式立方体 CSC1-M3 系列包含 CSC1-M3、CSC1-M3-A、CSC1-M3-B、CSC1-M3-C 四个型号，侧面均带有 SM1螺纹贯穿孔，带 M3 螺纹孔，其中 M3 螺纹孔可用于连接 Ø6mm 安装接杆。

• CSC1-M3-A：侧面SM1螺纹贯穿孔，上下盖板中心M4螺纹贯穿孔，每个盖板附带一颗M4 x 7尼龙头顶丝；

• CSC1-M3-B：六面SM1螺纹贯穿孔;

• CSC1-M3-C：上盖板中心SM1螺纹贯穿孔，下盖板M4螺纹贯穿孔，共五面SM1螺纹贯穿孔；

• CSC1-M3：无盖板，侧面SM1螺纹通贯穿孔。

• 立方体侧面带SM1螺纹贯穿孔、M3螺纹孔，底部带M4螺纹孔

• 兼容30 mm笼式系统

30 mm笼式立方体，前后表面Ø6 mm贯穿孔

Zolix 笼式立方体 CSC1-T6 系列包含 CSC1-T6、CSC1-T6-A、CSC1-T6-B 和 CSC1-T6-C 四个型号，前后表面 Ø6 mm 贯穿孔，侧面均带有 SM1 螺纹贯穿孔、M3 螺纹孔，兼容 30mm 笼式系统。

• CSC1-T6-A：前后表面Ø6 mm贯穿孔，侧面SM1螺纹贯穿孔，上下盖板中心M4螺纹贯穿孔，附带一颗M4 x 7尼龙头顶丝；

• CSC1-T6-B：前后表面Ø6 mm贯穿孔，六面SM1螺纹贯穿孔，四面M3螺纹孔;

• CSC1-T6-C：前后表面Ø6 mm贯穿孔，上/下盖板中心SM1螺纹贯穿孔/M4螺纹贯穿孔，共五面SM1螺纹贯穿孔；

• CSC1-T6：前后表面Ø6 mm贯穿孔，无盖板，侧面SM1螺纹通贯穿孔。

• 立方体前后表面Ø6 mm贯穿孔、侧面带SM1螺纹贯穿孔、M3螺纹孔

• 兼容30 mm笼式系统

30 mm笼式立方体盖板

Zolix 笼式立方体盖板提供 SM1 螺纹贯穿孔和M4 螺纹孔两种类型，兼容 30 mm 笼式系统。配合CSC1-M3 或 CSC1-T6 一起使用可以组合为四面、五面或六面 SM1 螺纹贯穿孔笼式立方体。

• 提供SM1螺纹贯穿孔和M4螺纹孔两种类型

• 附带4颗M4沉头螺钉可与CSC1-M3或CSC1-T6组合安装

CSC1-CP-A

CSC1-CP-B

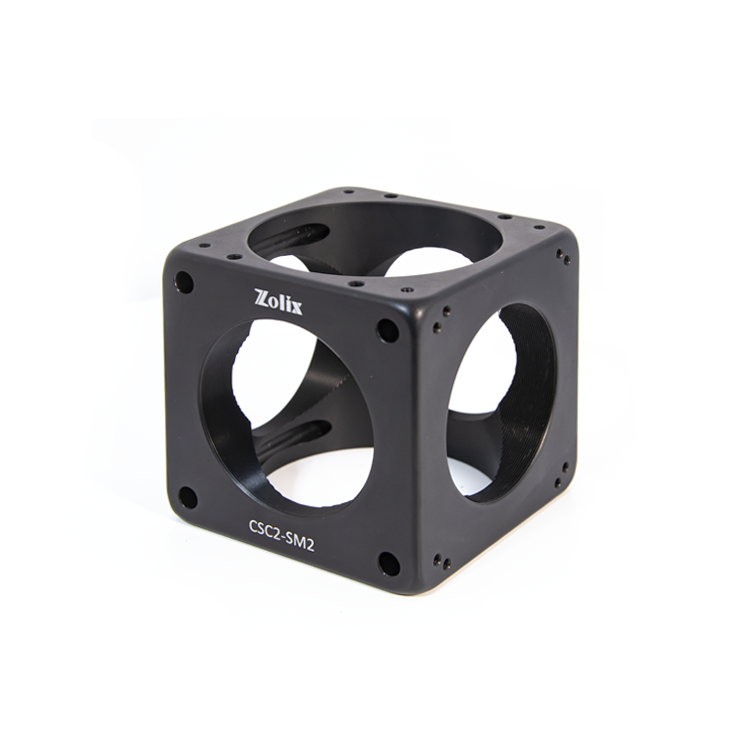

60 mm笼式立方体

ZOLIX提供60mm笼式立方采用双面Ø6mm通孔，四面M3螺纹孔复合结构，兼容Ø6mm笼杆安装。通孔设计支持笼杆轴向滑动定位，螺纹孔通过螺钉实现笼杆刚性锁紧。需配合CSC2-CP-C盖板与CSC2-CP-D压板形成完整光学元件安装模块，适用于棱镜、分束立方等元件的固定。立方体本体为结构基件，需与其他组件组合使用。

型号	CSC2-SM2
材质	6061-T6铝合金
表面处理方式	黑色阳极氧化
外形尺寸	76 mm×76 mm×76 mm
侧面螺纹规格	中心SM2螺纹通孔，四面M3螺纹孔，两面Ø6 mm贯穿孔

型号	PDF图纸	3D图纸
CSC1-M3-A
CSC1-M3-B
CSC1-M3-C
CSC1-M3
CSC1-T6-A
CSC1-T6-B
CSC1-T6-C
CSC1-T6
CSC1-CP-A
CSC1-CP-B
CSC2-SM2
