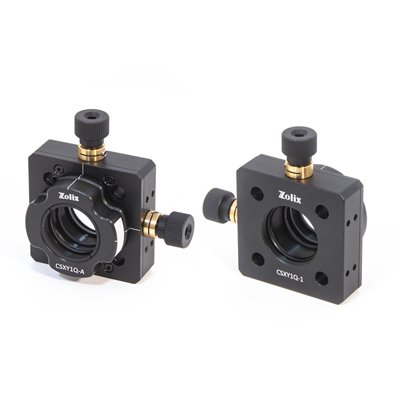

30 mm笼式系统XY位移调整架，带磁性快拆板
· 兼容30mm笼式系统
· 附带1个磁性快拆板
· X、Y方向提供±1mm位移行程
· 光学元件安装方式：单卡环固定
ZOLIX提供的 XY位移调整架兼容30mm笼式系统，通过集成磁性快拆安装板可实现光学元件的快速更换。该调整架采用双M5×0.25调节器驱动，提供垂直方向±1mm行程，位移精度0.25mm/转。其中心配置SM1标准螺纹孔（预装SM1卡环），兼容直径25.4mm的光学元件。调整架正面刻有垂直/水平双轴刻度线，辅助安装定位；快拆板侧面设有元件标记区，便于标识光学元件。CSXY1Q-1为纯笼式结构（底部无接杆接口），笼杆连接通孔均配备侧向锁紧螺丝（需使用2mm六角扳手操作），确保笼板稳固安装；其磁性快拆安装板支持单独采购，便于系统扩展或配件替换。
|
型号 |
CSXY1Q-1 |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø25.4mm |
|
安装光学元件*大厚度 |
10mm |
|
调节器规格 |
M5×0.25 |
|
调节器数量 |
2个 |
|
调节分辨率 |
0.25mm/转 |
|
XY方向行程 |
±1mm |
|
中心螺纹孔规格 |
SM1内螺纹 |
|
通光孔径 |
Ø23mm |
|
兼容系统 |
30mm笼式系统 |
|
附送卡环规格/数量 |
SM1卡环/1个 |

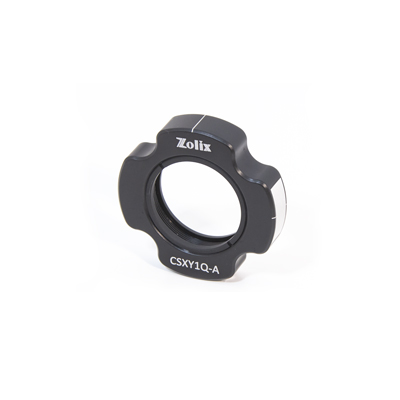

磁性快拆板
· 安装光学元件尺寸：φ25.4mm
· 光学元件安装方式：单卡环固定
· 中心SM1螺纹孔，附带1个SM1R卡环
ZOLIX提供的磁性快拆板适用于安装直径25.4mm的光学元件，通过钕磁铁与440C钢球定位系统实现与XY调整架的精准吸附，支持笼式系统内光学元件的秒级更换。板面刻有高精度十字刻度线及基准标记点，实现快速定位校准；侧面带有元件标识区（可永久性标记光学元件），中心预装SM1卡环，为φ25.4mm光学元件提供径向约束与无损固定。
|
型号 |
CSXY1Q-A |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
适用产品 |
CSXY1Q-1和CSXY1Q-1F |
|
安装光学元件尺寸 |
Ø25.4mm |
|
安装光学元件*大厚度 |
3.5mm |
|
附送卡环规格/数量 |
SM1卡环/1个 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSXY1-1 |  |
 |
| CSXY1-1F | |
|
| CSXY1-3 | |
|
| CSXY1-3A | |
|
| CSXY1Q-1 | |
|
| CSXY1Q-A | |
|
