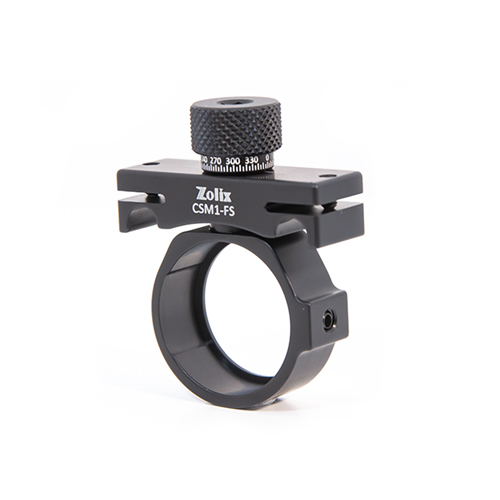

30mm旋转快拆型安装架
ZOLIX 旋转快拆型安装架兼容 30mm 笼式系统，支持手动 360° 旋转光学元件。通过滚花旋钮（或使用 5mm 内六角扳手操作）可驱动光学元件旋转，其安装座的转轴位置可通过 M3 紧定螺钉锁定。黑色旋钮带有 360°刻度线，并以 5°为细分单位提供精确角度指示。
|
型号 |
CSM1-F |
CSM1-FS |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø25.4mm |
Ø25.4mm |
|
安装光学元件最小厚度 |
/ |
4.7mm |
|
安装光学元件最大厚度 |
7.4mm |
/ |
|
旋转角度调节范围 |
360° |
360° |
|
兼容系统 |
30mm笼式系统 |
30mm笼式系统 |
|
光学元件安装方式 |
卡环安装固定 |
紧定螺钉固定 |

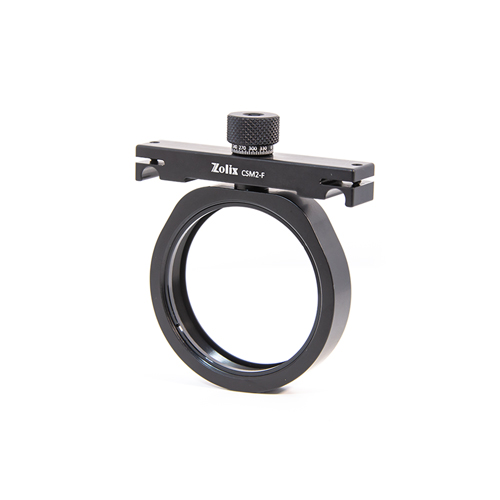

60mm旋转快拆型安装架
产品说明
· 材质：6061-T6铝合金ZOLIX提供的旋转快拆型安装架兼容60mm笼式系统使用，用于笼式系统中的光学元件对准。适用于直径50.8mm的光学元件，可实现360°旋转调节，旋钮具有通孔设计，可在旋钮仍安装的情况下使用六角扳手进行微调。
|
型号 |
CSM2-F |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø50.8mm |
|
安装光学元件最小厚度 |
8.5mm |
|
旋转角度调节范围 |
360° |
|
兼容系统 |
60mm笼式系统 |
|
光学元件安装方式 |
单卡环固定 |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSM1-F |  |
 |
| CSM1-FS | |
|
| CSM2-F | |
|
