ZOLIX提供的笼式反射镜架可兼容30mm笼式系统，适用于Ø25.4mm的光学元件。其调节器提供0.32°/转的调节分辨率，通过调节器可实现±5°的俯仰/偏摆角度调节。中心安装孔为SM1螺纹孔，孔内附送2个SM1卡环。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固。反射镜架固定板两侧底部中心处各有一个M4螺纹孔，用于安装接杆，且可实现左右手安装。
通用参数
|
主体材质 |
6061-T6铝合金 |
表面处理方式 |
黑色阳极氧化 |
|
兼容系统 |
30mm 笼式系统 |
线性调节范围 |
±3mm |
|
调节分辨率 |
0.32°/转 |
安装光学元件尺寸 |
Ø25.4mm |
30 mm笼式反射镜架
材质：6061-T6铝合金ZOLIX提供的笼式反射镜架可兼容30mm笼式系统也可在自由空间中使用，并可提供左右手安装，适用于Ø25.4mm的光学元件。中心安装孔为SM1螺纹孔，孔内附带2个SM1卡环。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5mm六角扳手紧固。
|
产品型号 |
角度调节范围 |
安装光学元件尺寸 |
|
CSHS1-A |
±5° |
Ø25.4mm |
CSHS1-A 反射镜架
|
主体材质 |
6061-T6铝合金 |
表面处理方式 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø25.4mm |
安装光学元件最大厚度 |
5.5mm |
|
调节器规格 |
M6×0.25 |
调节器数量 |
3个 |
|
调节分辨率 |
0.32°/转 |
角度调节范围 |
±5° |
|
Z轴可调行程范围 |
±3 mm |
通光孔径 |
Ø23mm |
|
安装螺纹孔规格 |
M4 |
安装螺纹孔数量 |
3个 |
|
光学元件固定方式 |
双卡环固定 |
附送卡环规格/数量 |
SM1卡环/2个 |

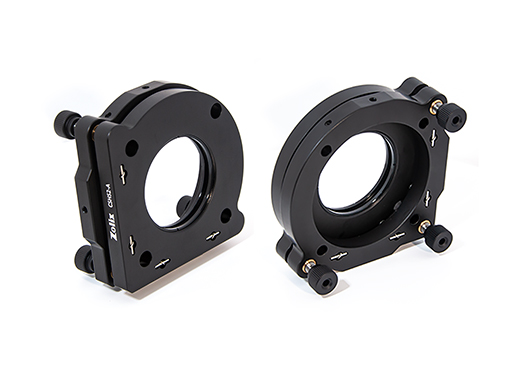

60 mm笼式反射镜架
产品说明
材质：6061-T6铝合金
ZOLIX提供的笼式反射镜架兼容Ø60mm笼式系统，适用于直径50.8mm的光学元件。其精密调节器提供0.2°/转的角位移精度，支持±3mm线性位移或±3°俯仰角调节。元件提供双固定方案：SM2卡环锁紧或顶丝紧固。笼杆连接通孔配备侧向锁紧螺丝（1.5mm六角扳手操作），底座两侧中心集成M4螺纹孔，支持左右手接杆安装配置，实现多自由度系统集成。
|
型号 |
CSHS2-A |
CSHS2-S |
|---|---|---|
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø50.8mm |
Ø50.8mm |
|
安装光学元件最大厚度 |
5.2mm |
5.2mm |
|
调节器规格 |
M6×0.25 |
M6×0.25 |
|
调节器数量 |
3个 |
3个 |
|
调节分辨率 |
0.2°/转 |
0.2°/转 |
|
可调角度范围 |
±3° |
±3° |
|
Z轴可调行程范围 |
±3mm |
±3mm |
|
通光孔径 |
Ø48.3mm |
/ |
|
安装螺纹孔规格 |
M4 |
M4 |
|
安装螺纹孔数量 |
3个 |
3个 |
|
光学元件固定方式 |
双卡环固定 |
紧定螺钉固定 |
|
附送卡环规格/数量 |
SM1卡环/2个 |
/ |
|
型号 |
PDF图纸 |
3D图纸 |
|---|---|---|
|
CSHS1-S |
|
|
| CSHS1-A |  |
 |
| CSHS2-A | |
|
| CSHS2-S |
