CSSM1-8A

SM1透镜套筒

Zolix 透镜套筒常用于固定 Ø25.4 mm 的光学元件，或用于光路遮光，避免环境光对系统影响。Zolix 的 SM1 透镜套筒配有内外螺纹 (CSSM1-xxA、xxD)、内螺纹 (CSSM1-xxB) 和外螺纹(CSSM1-xxC) 三个版本。透镜套筒组合可以连接拓展长度，有利于快速地搭建紧凑型光学系统。通过卡环扳手将卡环定位在透镜套筒内所需的位置，来实现分隔和固定光学元件。

产品咨询

资料下载

资料与图纸

产品概述

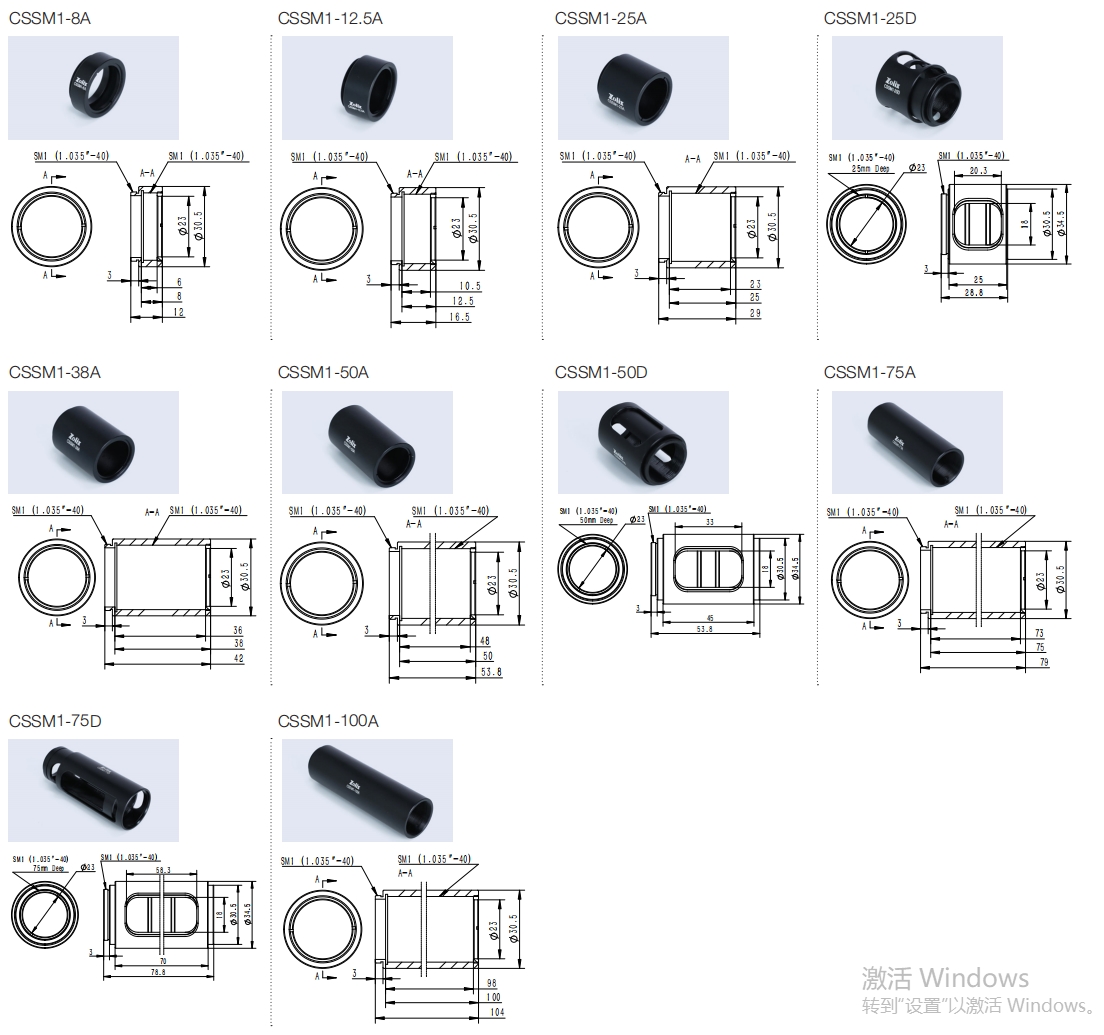

(1)SM1透镜套筒，内外螺纹

Zolix 内外螺纹透镜套筒一端是 SM1 外螺纹，另一端是 SM1 内螺纹，主要是用来固定直径 Ø25.4 mm 的光学元件。采用了可拓展的

设计，适合快速搭建紧凑型光学系统。每个透镜套筒都附带一个 SM1R 卡环用于固定光学元件。CSSM1-XXD 带外开槽，不需要拧出卡环

即可从开槽处调节透镜位置，调节位置后，旋转外套筒可遮挡开槽，带 2 个 SM1R 卡环。

• 一端SM1外螺纹，另一端SM1内螺纹

• 可拓展的设计，可以搭建多组件的光学系统

• 可选套筒长度：8 mm、12.5 mm、25 mm、38 mm、50 mm、75 mm、100mm

• 附带SM1R卡环

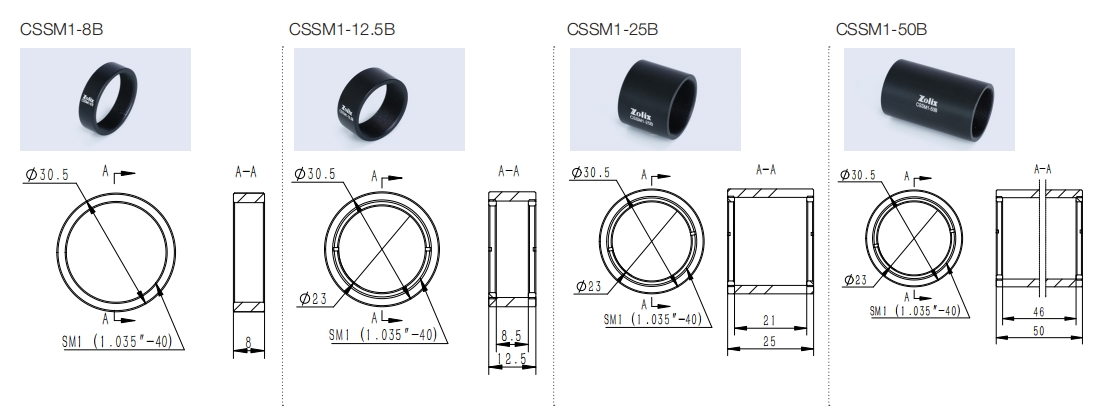

(2)SM1透镜套筒，两端内螺纹

Zolix 内螺纹透镜套筒两端都是 SM1 内螺纹，两端都可直接拆装 Ø25.4 mm 的光学元件。可配合使用 CSSM1-xxA，CSSM1-xxC 拓展透

镜套筒长度。

• 两端SM1内螺纹

• 适用安装Ø25.4 mm光学元件

• 可使用CSSM1-xxA，CSSM1-xxC拓展透镜套筒长度

• 可选套筒长度：8MM、12.5 mm、25mm和50 mm

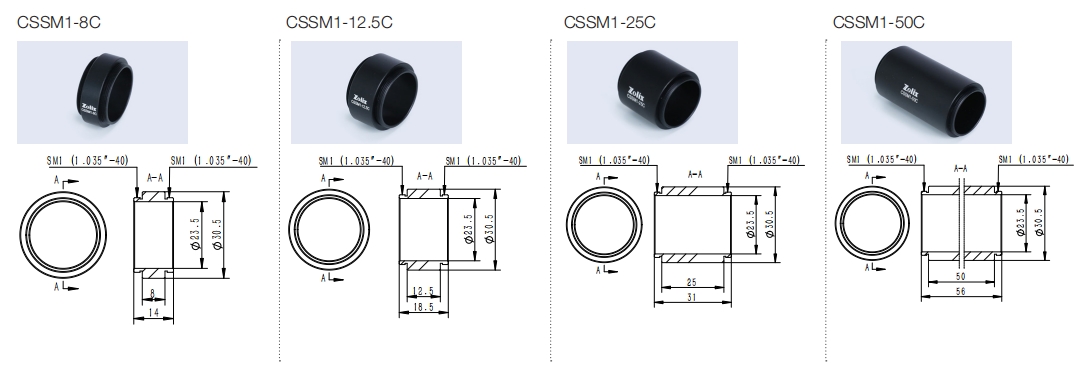

(3)SM1透镜套筒，两端外螺纹

Zolix 外螺纹透镜套筒两端都是 SM1 外螺纹，可配合内外螺纹和内螺纹透镜套筒拓展透镜套筒的长度。

• 两端SM1外螺纹

• 配合内外螺纹和内螺纹套筒拓展透镜套筒长度

• 不可用于直接安装光学元件

• 可选套筒长度：8mm、12.5mm、25mm和50mm

型号	PDF图纸	3D图纸
CSSM1-8A
CSSM1-12.5A
CSSM1-25A
CSSM1-25D
CSSM1-38A
CSSM1-50A
CSSM1-50D
CSSM1-75A
CSSM1-75D
CSSM1-100A
CSSM1-8B
CSSM1-12.5B
CSSM1-25B
CSSM1-50B
CSSM1-8C
CSSM1-12.5C
CSSM1-25C
CSSM1-50C
