30mm笼式系统45度安装调整架

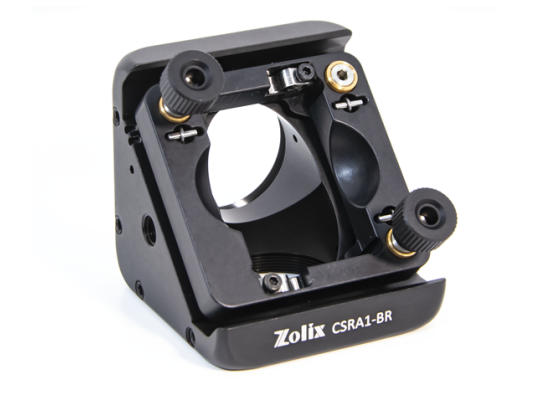

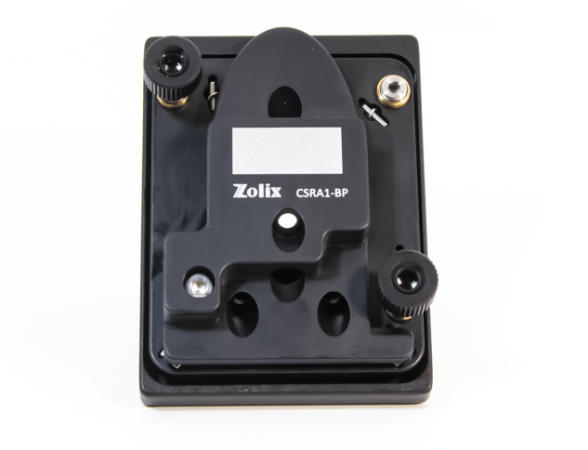

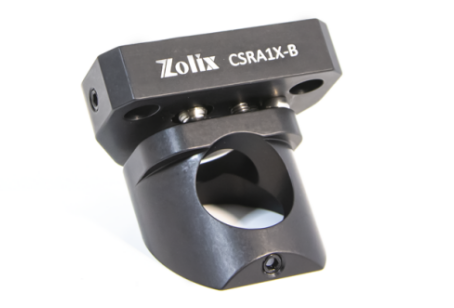

产品说明ZOLIX提供的45度安装调整架可兼容30mm笼式系统使用，适用于Ø25.4mm的光学元件。可安装多种规格的光学元件，含圆形、矩形、椭圆形及离轴抛物面反射镜等。

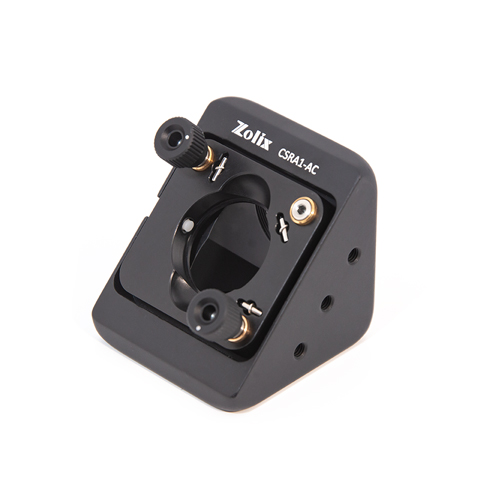

30mm笼式系统直角调整架，固定式，用于圆形光学元件
ZOLIX提供的直角调整架兼容30mm笼式系统，适用于光轴以45°角安装的Ø25.4 mm的光学元件，光学元件通过胶头螺钉固定。调整架入射端面和出射端面各有1个SM1螺纹孔和4个笼杆安装孔。笼杆安装孔孔间距为30mm，用于搭建30mm笼式系统。调整架包含三个螺纹调节丝杆，该调节丝杆提供0.41°/转的调节分辨率，通过调节丝杆可实现俯仰/偏摆角度调节范围：±4°线性位移：±2.5 mm的位置调节，笼杆安装孔有M4螺纹孔和Ø6mm光壁孔可选。
|
产品型号 |
笼杆固定方式 |
安装光学元件尺寸 |
|
CSRA1-AC |
螺纹孔 |
Ø25.4 mm |
|
CSRA1-BC |
光壁孔 |
Ø25.4 mm |
30mm笼式系统直角调整架，固定式，用于椭圆形光学元件
材质：6061-T6铝合金
ZOLIX提供的直角调整架兼容30mm笼式系统，适用于长轴35.9 mm，短轴25.4 mm的椭圆光学元件，光学元件通过螺钉加压臂固定。调整架入射端面和出射端面各有1个SM1螺纹孔和4个笼杆安装孔。笼杆安装孔孔间距为30mm，用于搭建30mm笼式系统。调整架包含三个螺纹调节丝杆，该调节丝杆提供0.41°/转的调节分辨率，通过调节丝杆可实现俯仰/偏摆角度调节范围：±4°线性位移：±2.5 mm的位置调节，笼杆安装孔有M4螺纹孔和Ø6mm光壁孔可选。
|
产品型号 |
笼杆固定方式 |
安装光学元件尺寸 |
|
CSRA1-AE |
螺纹孔 |
长轴35.9 mm，短轴25.4 mm椭圆形光学元件 |
|
CSRA1-BE |
光壁孔 |
长轴35.9 mm，短轴25.4 mm椭圆形光学元件 |

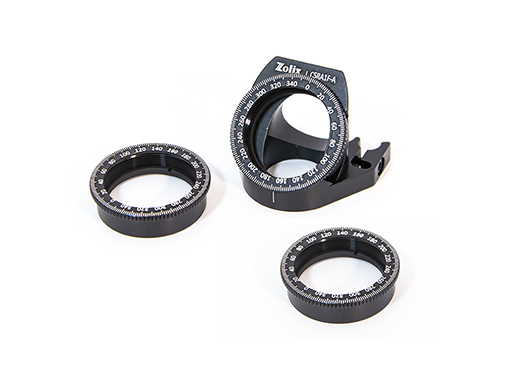

45度安装调整架
材质：6061-T6铝合金
挠性锁紧机构
可快速替换光学元件
兼容30mm笼式系统
适用光学元件直径：Ø25.4 mm
ZOLIX提供的45度安装调整架兼容30mm笼式系统，适用于45°光轴入射的Ø25.4mm光学元件，采用卡环式无损固定；其挠性锁紧机构支持笼杆快拆安装，模块化镜片安装座（独立选配）通过胶头螺钉实现360°连续旋转调节，旋松时自由定位、锁紧后三点压力均衡固定，配合镜座边缘2°分度游标满足偏振器件角度精确校准等需求。
注意：安装前须预拆卸镜片安装座，待调整架在笼式系统中刚性定位后，再将镜座精确锁入预装位，以规避组件干涉风险。
|
型号 |
CSRA1F-S |
CSRA1F-A |
|---|---|---|
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø25.4mm |
Ø25.4mm |
|
安装光学元件最大厚度 |
5mm |
5mm |
|
螺纹孔规格 |
SM1螺纹孔 |
|
|
光学元件安装方式 |
SM1卡环 |
SM1卡环 |
|
类型 |
嵌入式镜片安装座 |
直角旋转调整架 |
|
旋转角度 |
/ |
360°连续旋转 |
|
刻线精度 |
/ |
2° |
|
光学元件安装角度 |
/ |
45° |
| 型号 | PDF图纸 | 3D图纸 |
|---|---|---|
| CSRA1-A |  |
 |
| CSRA1-B | |
|
| CSRA1-AC | |
|
| CSRA1-BC | |
|
| CSRA1-AE | |
|
| CSRA1-BE | |
|
| CSRA1F-S | |
|
| CSRA1F-A | |
|
