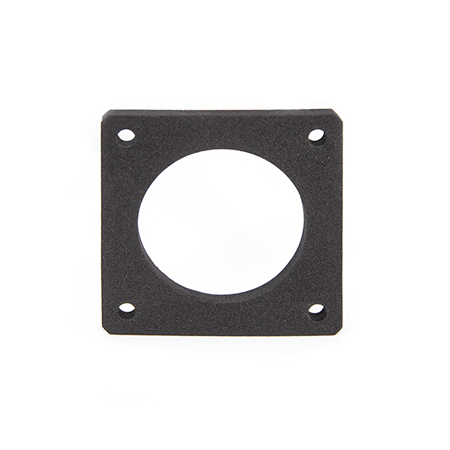

60mm笼式安装板遮光垫圈
产品说明
材质：进口泡棉ZOLIX 笼板遮光垫圈兼容 60mm 笼式系统，专用于阻隔相邻笼板间的杂散光。产品采用进口泡棉材质，具备高压缩回弹性，能紧密贴合凹凸不平的表面，确保两组件间的有效密封性。
|
型号 |
CSSW2 |
CSSW2-P5 |
|
材质 |
进口泡棉 |
进口泡棉 |
|
通光孔径 |
Ø53mm |
Ø53mm |
|
兼容系统 |
60mm笼式系统 |
60mm笼式系统 |
|
数量 |
1个 |
5个 |

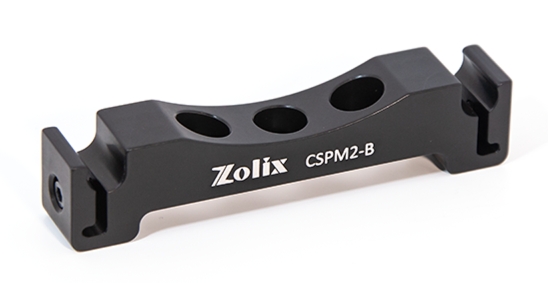

卡入式接杆安装架
ZOLIX提供的笼式安装架适用于支撑已安装好的60mm笼式系统，无法单独使用。其采用挠性锁紧机构，无需拆卸笼式系统即可安装使用，通过侧边M2.5 内六角圆柱头螺钉固定。中间M4沉头孔用于安装接杆使用。
|
型号 |
CSPM2-B |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
安装孔规格 |
M4沉头孔 |
|
安装孔数量 |
3个 |
|
挠性锁紧螺钉规格 |
M2.5 内六角圆柱头螺钉 |
|
兼容系统 |
60mm笼式系统 |

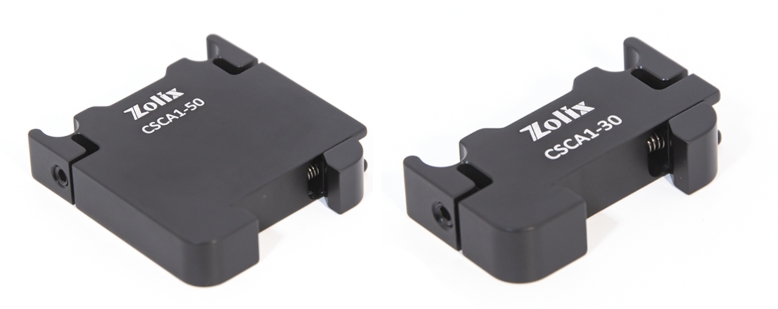

30mm笼式燕尾安装座
· 材质：6061-T6铝合金
· 适用于30mm笼式系统
· 将30mm笼式系统搭接至燕尾导轨上
· 光轴中心高度：导轨表面上方30 mm或50 mm
ZOLIX 提供的笼式安装座兼容 30mm 笼式系统，可将其稳固搭建于燕尾导轨之上。该安装座提供 30mm 和 50mm 两种光轴中心高规格可选，其燕尾槽式设计，用户能够根据应用需求快速拆卸或替换笼式系统组件。
|
型号 |
CSCA1-30 |
CSCA1-50 |
|
材质 |
6061-T6铝合金 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
黑色阳极氧化 |
|
光轴高度 |
30mm |
50mm |
|
兼容系统 |
30mm笼式系统 |
30mm笼式系统 |
|
安装方式 |
CSOB系列燕尾槽导轨 |
CSOB系列燕尾槽导轨 |
|
笼式系统搭接方式 |
卡入式 |
卡入式 |

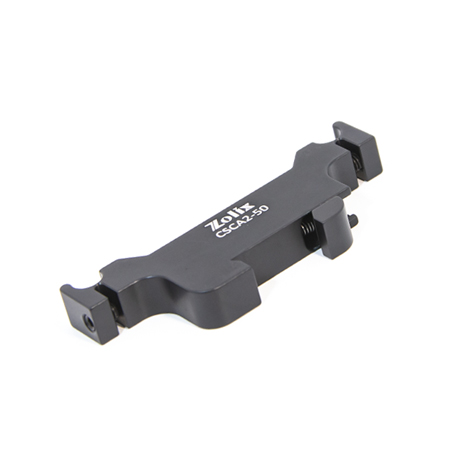

60mm笼式燕尾安装座
· 材质：6061-T6铝合金
· 适用于60mm笼式系统
· 将60mm笼式系统搭接至燕尾导轨上
· 光轴中心高度：导轨表面上方50mm
ZOLIX提供的60 mm笼式安装座兼容60mm笼式系统使用，可将笼式系统搭建至燕尾导轨上，光轴中心高为50mm，燕尾槽式设计可便于根据应用需求来快速拆卸或替换笼式系统组件。
|
型号 |
CSCA2-50 |
|
材质 |
6061-T6铝合金 |
|
表面处理方式 |
黑色阳极氧化 |
|
光轴高度 |
50mm |
|
兼容系统 |
60mm笼式系统 |
|
安装方式 |
CSOB系列燕尾槽导轨 |
|
笼式系统搭接方式 |
卡入式 |
| 型号 | PDF图纸 | 3D图纸 | |
|---|---|---|---|
| 可调光阑 | CSAD1-20 |  |
 |
| 笼板安装座 | CSBP1 | |
|
| 同轴-接杆转接件 | CSMAD-10 | |
|
| CSMAD-20 | |
|
|
| 安装板遮光垫圈 | CSSW1 | |
|
| 60mm笼式安装板遮光垫圈 | CSSW2 | |
|
| CSSW2-P5 | |||
| 卡入式接杆安装架 | CSPM2-B | |
|
| 30mm笼式燕尾安装座 | CSCA1-30 | |
|
| CSCA1-50 | |
|
|
| 60mm笼式燕尾安装座 | CSCA2-50 | |
|
