XY位移调整架
ZOLIX提供的XY位移调整架兼容60mm笼式系统使用。其调节器提供0.25mm/转的调节精度，通过调节器可实现XY方向±2mm行程位移。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用1.5 mm六角扳手紧固调整架，调整架底部带有M6螺纹孔，可用于安装接杆。

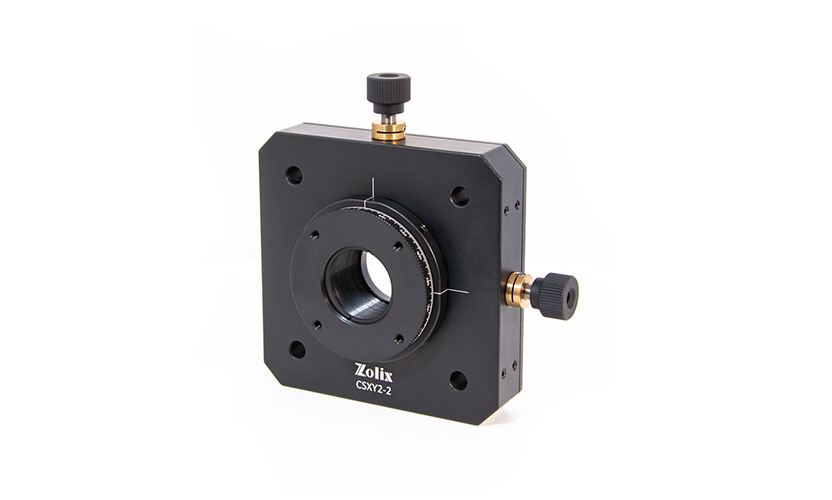

（1）60 mm笼式系统XY位移旋转调整架
|
型号 |
CSXY2-2 |
|
主体材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø25.4mm |
|
安装光学元件最大厚度 |
20.5mm |
|
调节丝杆规格/数量 |
M5×0.25/2个 |
|
X/Y方向行程调节范围 |
±2 mm |
|
调节丝杆分辨率 |
0.25mm/转 |
|
中心螺纹孔规格 |
SM1螺纹 |
|
可旋转角度 |
360° |
|
刻线精度 |
1° |
|
附送卡环规格/数量 |
SM1卡环/1个 |
|
光学元件安装方式 |
单卡环安装固定 |
|
兼容系统 |
60mm笼式系统 |
（2）60 mm笼式系统XY位移调整架
|
型号 |
CSXYR2 |
|
主体材质 |
6061-T6铝合金 |
|
表面处理 |
黑色阳极氧化 |
|
安装光学元件尺寸 |
Ø50.8mm |
|
安装光学元件最大厚度 |
15.5mm |
|
调节丝杆规格/数量 |
M5×0.25/2个 |
|
X/Y方向行程调节范围 |
±2mm |
|
调节丝杆分辨率 |
0.25mm/转 |
|
中心螺纹孔规格 |
SM2螺纹 |
|
附送卡环规格/数量 |
SM2/1个 |
|
光学元件安装方式 |
单卡环安装固定 |
|
型号 |
PDF图纸 |
3D图纸 |
|---|---|---|
| CSXY2-2 |  |
 |
| CSXYR2 | |
|
